Unidades combinadoras SPINNER para obtener el mejor rendimiento de las redes de radiofrecuencia

Las unidades combinadoras son componentes esenciales en las redes de radiofrecuencia, ya que se utilizan para combinar señales procedentes de varias fuentes o dividir señales en varios trayectos manteniendo la integridad de la señal. Todos los combinadores funcionan en modo bidireccional, por lo que pueden utilizarse para combinar y dividir las señales transmitidas y recibidas.

En Doble multiband diplexor 800-900/1800-2100 MHz 7-16 hembra DC todos garantiza una excelente calidad de radio móvil sin pérdidas para su uso en sistemas de antena distribuida (Distributed Antenna System) en interiores o en estaciones base de radio móvil en exteriores.

Un combinador multibanda está diseñado para combinar señales de varias bandas de frecuencia en una única salida. Esto permite un uso eficaz de los sistemas de antena al reducir el número de antenas necesarias, lo que es crucial en entornos de red densos o donde el espacio es escaso. Los combinadores multibanda facilitan el funcionamiento de distintas bandas de frecuencia en una sola línea de alimentación, lo que optimiza tanto la eficiencia como el rendimiento del sistema al simplificar la infraestructura y minimizar los requisitos de hardware.

Se suelen utilizar en:

• Estaciones base co-localizadas: En escenarios en los que varias estaciones base están situadas cerca unas de otras (coubicación), los combinadores multibanda les permiten compartir un único sistema de antena.
• Sistemas de antenas distribuidas (DAS): Para la cobertura en edificios o grandes espacios interiores, los combinadores multibanda combinan señales de varios operadores en una señal unificada para su distribución.
• Infraestructura compartida: Los combinadores multibanda permiten compartir recursos de forma rentable entre distintos proveedores de servicios inalámbricos.

Las características críticas son:

• Aislamiento: El alto aislamiento entre los puertos de entrada evita interferencias entre las señales combinadas.
• Baja pérdida de inserción: La minimización de la pérdida de señal durante la combinación garantiza un rendimiento óptimo de la red.
• Amplia cobertura de ancho de banda: Los combinadores multibanda deben admitir una amplia gama de frecuencias para adaptarse a diversas tecnologías inalámbricas.
• Diseño compacto: La eficiencia de espacio es crucial, especialmente en instalaciones interiores.
• Construcción robusta: Las versiones para exteriores deben soportar las condiciones ambientales (temperatura, humedad).

Las ventajas son:

• Escalabilidad: Los combinadores multibanda pueden adaptarse a los requisitos cambiantes de la red sin grandes modificaciones.
• Rentabilidad: La infraestructura compartida reduce los costes para operadores y propietarios de edificios.
• Utilización eficiente del espectro: al combinar bandas, los combinadores multibanda optimizan el uso del espectro.
• Despliegue rápido: la facilidad de instalación acelera el despliegue de la red.

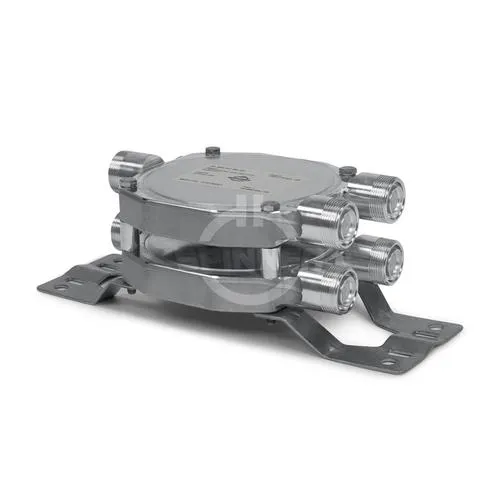

Un diplexor doble es un dispositivo que combina mecánicamente dos diplexores (simples), también conocido como unidad doble. Un diplexor doble separa o combina señales de dos bandas de frecuencia diferentes. El diplexor doble permite que estas señales compartan una antena común manteniendo el aislamiento entre ellas.

Excelentes propiedades de AF, la mejor intermodulación pasiva y VSWR posibles

La Doble multiband diplexor 800-900/1800-2100 MHz 7-16 hembra DC todos le permite a usted transmitir de manera fiable e impecable señales de alta frecuencia con una protección óptima para sus sistemas sensibles en un rango de potencia de hasta Port 1: 570 W , Port 2: 380 W en una intermodulación pasiva máxima (IM3) de -165 dBc.

La clase de protección es IP 68.

La designación de la ruta del puerto en relación con la línea principal y la sonda es la siguiente: Port 1, 2: entrada, Port 3: salida, Port 4, 5: entrada, Port 6: salida

Admite el uso de las siguientes bandas de frecuencia: 900, 1800, 2100

Gracias a sus excelentes propiedades mecánicas y eléctricas, el conector 7-16 se ha convertido en un sistema de conector coaxial utilizado en todo el mundo para sistemas de transmisión de radio móviles. A fin de lograr una atenuación de intermodulación óptima, a todas las partes conductoras interiores y exteriores de la versión estándar de SPINNER se les da un baño de plata. Solo se utilizan materiales no magnéticos como soporte y se minimiza el número de puntos de contacto de AF. El conector es especialmente adecuado para transmitir potencia media y alta, incluidas las aplicaciones en exteriores.
